塑料檢查井的井座部分大多采用的是一次性注塑成型，以異徑接頭、變角接頭和橡膠密封圈等配件來達到改變管徑及角度的連接。塑料檢查井配套開發了井蓋、井筒和相關配件，路面載荷通過井蓋、井座作用于檢查井周圍，避免了路面載荷對檢查井的破壞。井座具有上下浮動的功能，可主動適應路面的高低變化，同時井筒采用專用井筒，可根據現場埋設深度截取相應長度，靈活方便。井筒、進（出）水管道與井座的連接采用橡膠密封圈柔性承插式連接或者是熱收縮套連接，可適應小范圍內的角度變化，施工方便快捷，密封性能好、防滲漏，有效防止對地下水的二次污染，是一種環保節能建材。

塑料檢查井按用途可分雨水塑料檢查井和污水塑料檢查井，應用領域分為建筑小區排水用塑料檢查井和市政排水用塑料檢查井。

塑料檢查井由井座、井筒、井蓋和塑料檢查井零配件組成。檢查井井筒可采用埋地排水管材，如PVC-U雙層軸向中空管、HDPE中空纏繞管等。

根據接管數和角度不同有起始井座、直通井座、三通井座、四通井座、90度彎頭井座等。為了適應各種排水狀況，塑料檢查井同時配套有內外徑轉換接頭、馬鞍接頭、變徑接頭、匯合接頭、變角接頭等與之配套的塑料檢查井零配件。這些零配件和井座共同用來保障整個排水系統的流通性和密封性。

檢查井井蓋可采用鑄鐵檢查井蓋、復合材料檢查井蓋、鋼纖混凝土檢查井蓋。質量符合現行《建筑小區排水用塑料檢查井》CJ/T233-2006的要求。顏色為白色或灰色，井筒內外壁應光滑、平整表面不應有氣泡、裂口、凹陷、色澤不均勻及分解變色線。塑料井筒井座在15KN靜載載荷壓力下無開裂、裂縫。

塑料檢查井適用的范圍

1）建筑小區（居住區、公共建筑區、廠區等）、城鄉市政、工業園區、舊城改造等范圍內埋地塑料排水管道外徑不大于1200mm、埋設深度不大于8m的塑料排水檢查井工程的設計、施工和維護保養。

2）一般土質、軟土土質、季節性凍土土質和濕陷性黃土土質條件下的塑料排水檢查井施工。

3）抗震設防裂度為9度及9度以下的地區。

4）一般車道的地面荷載按汽車總重15t（后輪壓5t）；消防車道的地面荷載按汽車總重30t（后輪壓6t）設計。

5）地下水位按地面下不高于1.0m設計。

井筒直徑與排水管道的管徑覆土匹配表 單位：mm

注：井筒直徑（DN）= 檢查井井徑

井座與埋地管道的連接，均應該采用橡膠密封圈柔性的連接，以適應地座變形膠粘劑只能適用于PVC-U材質井座與井筒直徑315mm及其以下的口徑承插式連接。

塑料檢查井部件選用：

1）污水管道上應采用有流槽的檢查井井座；

2）雨水管道上的檢查井，其井座應符合下列要求：

a、道路雨水口應采用有沉泥室的井座；

b、在雨水管道上需設置沉泥室井座的檢查井時，宜設置在井筒外

徑大于等于500mm的檢查井處；

塑料檢查井構成c、其他雨水檢查井可采用有流槽的井座；

塑料檢查井的功能優勢主要有五點：節地、節能、節水、節材、環保。

（1）、耐酸堿腐蝕耐老化、使用壽命長。

（2）、安全環保。塑料檢查井的材料是高密度聚乙烯塑料無毒無味，使用后可回收利用。屬于化學環保建材，符合環境保護的大政方針。

（3）、均勻沉降、抗壓。管道與井座柔性連接，管道與井座的粘同運動、很好的解決了傳統檢查井與塑料管道連接所產生的不均勻沉降問題，有效防止地面塌陷。

（4）、施工方便快捷。采用分體組裝結構、井筒可現場切割、調整，適應各種安裝深度要求，有效降低成本，大大提高施工進度，縮短工期是傳統檢查井的10-20倍以上；并可全天候施工，磚砌檢查井和其他水泥磚砌井與之無法相比。

（5）、高效排水。內壁光滑流暢，設有導流槽，污物不易滯留，減少了堵塞的可能，有著的排水性能，雨污排放率是傳統檢查井的1～3倍。

（6）、重量輕，易于運輸和安裝，性能可靠，承載能力強；適配性強品種齊全，可任意調節井筒高度及在筒體上打孔，調節方向，滿足工程安裝的一切需求。

（7）、綜合造價低，維護費用少，比傳統檢查井更具優勢；可以回收循環利用，有著巨大的社會效益。

（8）、密封性能好、防滲漏。因采用柔性連接的方式：靈活方便，能克服風塵、沙灰的惡劣施工環境：密封性好能杜絕雨污水滲漏、泄漏，以防止地下水污染。還可克服因路面增高而不能重復插入的困難。

（9）、節約材料。塑料檢查井由高分子樹脂為加工材料替代了紅磚水泥，節約了表土資源；建筑小區所用規格縮小，大大節約了檢查井埋地所占用的土地空間。

1.政策優勢

符合可持續發展的國情，是政策支持的新型優質環保產品。

相關政策文件如下

1.2004年建設部的218號文件

2.2007年6月14日，中華人民共和國建設部公告第659號《建設事業“十一五”推廣應用與限制使用技術（批）》

3.各省區建設部門禁止使用傳統磚砌井的文件；

3.1.北京市住房和城鄉建設委員會文件；

3.2.上海市城鄉建設和交通委員會文件；

3.3.江蘇省住房和城鄉建設廳文件；

3.4.四川省建設廳文件；

3.5.山西省建設廳文件；

3.6.重慶市建設委員會文件；

3.7.云南省住房和城鄉建設廳文件；

3.8.北京市塑料檢查井建造工程圖集

4、中華人民共和國建設部2004年《218》號文件頌，明確規定禁止使用粘土實心磚，推廣使用塑料檢查井。

5、建設部“十一五”技術公告塑料管道優先采用塑料檢查井淘汰磚砌井，要求各地方建設部門、設計部門在施工方案設計時重視使用塑料檢查井。

6、四川省建設廳發布《2006》297號文件：《關于禁止在市政和住宅小區建設工程中使用磚砌井的通知》對違規使用磚砌筑檢查井的建筑工程，視為使用不合格建筑材料和建筑構配件，依法按相關法夫對負責單位和負責人進行處罰。

7、重慶市建設委員會文件渝建發（2009）68號重慶市建設委員會關于發布《重慶市建設領域、禁止使用樓后技術通告》（第五號）的通知。

國外標準

1、歐洲標準PREN193598.2:2004《交通地段及深埋安裝的人孔井和檢查井規范》；

2、英國標準BS7158:2001《排水、排污用塑料檢查井》；

3、日本標準JISA5731:2002《雨水用再生塑料檢查井及井蓋》、日本下水道協會標準JSWASK-7《下水道用硬聚乙烯檢查井》和JSWASK-9《下水道用硬聚乙烯小型檢查井》。

國內標準

1、建筑標準設計圖集08SS523《 建筑小區塑料排水檢查井》；

2、中華人民共和國城鎮建設行業標準CJ/T233-2006《建筑小區排水用塑料檢查井》；

3、工程建設標準化協會標準CECS227:2007《建筑小區塑料排水塑料檢查井應用技術規程》；

4、CJ/T326-2010《市政排水用塑料檢查井》。

井坑與基礎

1、井坑應與管溝同時開挖，開挖時井座主管線應與管溝中管道在同一軸線。井坑邊坡與管溝邊坡一致。井坑開挖時，不得擾動基土超挖；如基土受到擾動，則應按現行的《給排水管道工程施工及驗收規范》GB

50268的有關規定，根據基土土質采取補救措施。有沉泥室雨水檢查井井坑，應根據選用

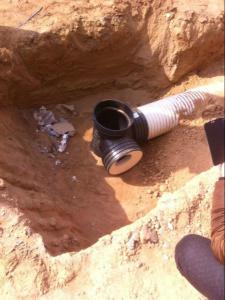

塑料檢查井現場施工圖片(30)

的規格，局部開挖沉泥室深度。井坑開挖應根據選用的規格，考慮井座主管線偏置因素，偏置端得坑壁應與管溝齊平。

2、地下水位較高的地區或雨季施工，應有排水，降位措施。

3、檢查井基礎應根據當地地質勘察資料和回填土下拽力經計算確定。當無資料時，可按檢查井基礎圖施工。

檢查井接管安裝

1、檢查井井座與管道連接安裝順序，應先從接戶管上游段開始安裝，以井-管-井-管順序安裝，并逐漸向下游支管，干管延伸。

2、井座接頭與管道連接施工方法，應與同類型接頭的管道連接的施工方法一致。

3、井座與匯入管，排出管連接需要變徑，采用異徑接頭時，當匯入管徑小于井座接口管徑時，應管頂平接；井座排出管接口大于下游管道時，應管內底平接。

4、管道采用可變角接頭或球形接頭調整坡度時，當其管徑為315mm,應采用專用工具，不得使用鏈條扳手。

5、附加接頭的安裝，應根據井筒尺寸和連接管道的直徑，采用專用工具在井壁上開孔，孔洞圓周邊緣應平整，安裝附加接頭不得倒坡。

6、在地下水位較高或雨季施工期間，在管道（含檢查井）安裝完成（但尚未進行灌水試驗）時，應采取防止井體上浮的技術措施。

井筒安裝

1、井筒的長度應為井座連接井筒的承口底部至設計地面的高度，再減去井筒頂至地面的凈距。當地面或路面標高難以確定時，井筒長度可適當預留余量。

2、井筒插入井座應保持垂直。井筒插接時，不得使用重錘敲打，應采用專用收緊工具。

回填

1、回填應在排水管線（含管道和檢查井）驗收合格后進行，并與管道溝槽的回填同時進行。

2、回填前可用砂土袋、鋼釬、木支撐將井座、井筒固定，并應排除基坑、溝槽內積水。

3、回填材料：從管底基礎面至管頂以上0.5m范圍內的溝槽回填材料可用碎石屑、粒徑小于40mm的砂碩、高（中）鈣粉煤灰，中粗砂或溝槽開挖出的良質土。

4、回填土不得采用淤泥，垃圾和凍土等，并不得夾帶石塊，磚及其他帶有棱角的硬塊物體。

5、在當地凍土深度大于等于1.0m時，在冰凍層范圍內，應在井筒周圍不少于100m范圍內回填中粗砂。

6、回填應采用人工分層對稱回填，其密實度與管道回填一致，并不得使井筒產生位移和傾斜，嚴禁機械回填。

井蓋安裝

1、井蓋安裝前應測量井筒的長度，切割井筒的多余部分。

2、安裝井蓋應按檢查井的輸送介質性質確定，污水井蓋和雨水井蓋等不得混淆。

3、有防護蓋座的污水檢查井的井筒上口還應安裝內蓋。

4、采用C20細石混凝土現場澆搗；如需采用鋼筋混凝土預制，需經結構專業另行設計。

閉水試驗

應按現行的埋地塑料排水管道工程技術規程進行閉水試驗。

1.對于回填土來說，一般不能摻雜石塊以及其他帶有棱角的硬塊物體；

2.應該進行分層對稱回填，不能使井筒發生位移和傾斜；

3.在進行分層回填的時候需要注意每層虛鋪回填土厚度不應大于300mm

4.回填應該采用人工，不應采用機械；

5.在回填的每層都應用木夯等輕型夯實工具對稱夯實，其密實度與管道回填一致；

6.回填應在排水管線驗收合格后進行；標龍激光打標機

7.回填前應排除基坑、溝槽內積水；

8.在道路上的塑料檢查井回填至井筒上部時，應根據回填土土質及回填地基承載力特征值在井筒周圍預留井蓋基礎基坑尺寸；

9.塑料檢查井回填應與管道溝槽的回填同時進行；

10.回填土不得采用淤泥、垃圾和凍土等；

11. 回填前可用砂土袋、鋼釬、木支撐將井座、井筒固定。

1、采用注塑工藝生產的塑料檢查井一次成型，生產效率高，質量好。缺點是模具價較高，同時受原材料的加工性能和注塑機的功率限制，適於管徑800mm以下的塑料檢查井的生產。

2、纏繞和二次成型工藝生產的塑料檢查井優點是就地取材，上馬快，可生產不同規格檢查井。缺點是速度慢，效率低，質量（特別是焊接質量）受人為因素影響容易出現波動。

3、采用層結涂覆法工藝二次成型的檢查井優點是就地取材上馬快，可以生產不同規格的塑料檢查井。缺點是速度慢，難以批量生產，加上純手工方式制作，產品尺寸和性能難以保證。生產中的環境污染和原材料無法回收，限制了它的生產和使用。

4、采用滾塑工藝生產的塑料檢查井硬度高。

塑料檢查井將以其優越性能全面取代傳統磚砌井。

井座結構的設計

當塑料檢查井埋入地下后，作用于井蓋的垂直方向的動態荷載、自身井體的重量以及作用于井筒的土壤下曳力等構成了檢查井的垂直荷載。所有的垂直荷載終傳遞給了井座，井座是塑料檢查井部件中核心的部分。

垂直受力分析

因模型太大，且模型的主體表面為不規則曲面，同時縱、橫和斜三個方向的加強筋交錯使分析不能進行，故對模型進行了簡化。在不考慮斜筋的基礎上，作垂直方向受力分析時，簡化掉水平方向的筋；作水平方向受力分析時，簡化掉垂直方向的筋。這樣的分析結果將使應變稍大于實際情況，而應力基本持平。計算數據：汽車單輪重量為80KN（8噸）。計算應力為18MPa。

對于塑料檢查井的維護，我們應從以下幾個方面著手：

1、管道清通宜采用專用疏通機械實施水力保養。通常我們使用的維護工具有鏟鍬、鉛桶、攬泥兜等普通工具；有時還需要使用到一些專業工具，如：污泥鉗、高壓水槍等。

2、當雨水檢查井內有積泥、砂清理等，我們宜采用機械吸泥工具實施清理。如采用人工清理時，應采用專用清潔工具。

3、檢查管道積泥情況時不得下井探測，應采用檢查鏡目測。

4、在實施維護、保養時，應在檢查井周圍放置標有醒目警示用語。

5、實施維護保養后，應按原狀及時蓋好井蓋，污水管道檢查井還應蓋好內蓋。

6、當檢查井井蓋受外部原因而損壞或丟失后，維修部門應按原種類規格及時更換補缺。
